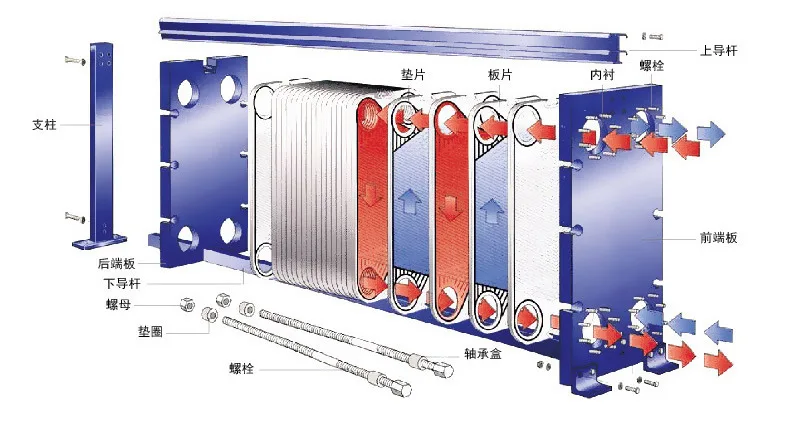

โครงสร้างผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นที่ถอดออกได้ของ Daniel
ส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนแผ่น
ตลาดและแอปพลิเคชัน
เป็นเวลานานที่ Jiangyin Daniel Cooler มุ่งมั่นที่จะให้บริการเครื่องแลกเปลี่ยนความร้อนแผ่นคุณภาพสูงสำหรับลูกค้าในปิโตรเลียมเคมีอุตสาหกรรมอาหารและเครื่องดื่มพลังงานพลังงานโลหะวิทยาการต่อเรือ HVAC และอุตสาหกรรมอื่น ๆ ในหลายประเทศและภูมิภาค ปัจจุบันมีเครื่องแลกเปลี่ยนความร้อนมากกว่า 20,000 เครื่องทำงานได้ดีในอุตสาหกรรมต่าง ๆ
ข้อดีของเครื่องแลกเปลี่ยนความร้อนแผ่น
ส่งเสริมการไหลของของเหลวระหว่างแผ่นเพื่อสร้างความปั่นป่วน เปิดใช้งานแผ่นโลหะเพื่อปรับให้เข้ากับแรงกดดันที่แตกต่างกัน ช่องทางไหลของแผ่นรูปแบบขนาดเล็ก "Herringbone" ประกอบด้วยแผ่นสองแผ่นที่อยู่ติดกันซึ่งมีมุมก้างปลาที่แตกต่างกัน 180 องศา ดังนั้นจึงมีจุดมุมหลายมุมระหว่างแผ่นซึ่งสามารถไปถึงจุดหนึ่งทุก ๆ 130 มม. ² ช่องสัญญาณการไหลไม่ได้มีแนวโน้มที่จะเปลี่ยนรูปมีความต้านทานแรงดันค่อนข้างสูงและสามารถทนต่อความแตกต่างของความดันที่แข็งแกร่ง ในเวลาเดียวกันเนื่องจากการไหลเป็นสามมิติและความปั่นป่วนค่อนข้างรุนแรงสัมประสิทธิ์การถ่ายเทความร้อนจึงสูง
|
โครงสร้างขนาดกะทัดรัด |
พื้นที่ที่ถูกครอบครองโดยเครื่องแลกเปลี่ยนความร้อนแผ่นเป็นหนึ่งในตัวแลกเปลี่ยนความร้อนที่เล็กที่สุดในทุกประเภทในปัจจุบัน ภายใต้สภาวะการแลกเปลี่ยนความร้อนเดียวกันพื้นที่พื้นของเครื่องแลกเปลี่ยนความร้อนของแผ่นมีเพียง 1/3 ถึง 1/4 ของตัวแลกเปลี่ยนความร้อนเปลือกและท่อและไม่จำเป็นต้องใช้พื้นที่บำรุงรักษาเพิ่มเติมเมื่อถอดประกอบ
|
|
ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง |
เนื่องจากความจริงที่ว่าสื่อที่ไหลในกลุ่มแผ่นสามารถสร้างความปั่นป่วนที่จำนวนเรย์โนลด์ที่ค่อนข้างต่ำ (RE) และการเปรอะเปื้อนมีโอกาสน้อยที่จะเกิดขึ้นบนแผ่นเรียบจึงมีประสิทธิภาพการถ่ายเทความร้อนสูงมาก ในการแลกเปลี่ยนความร้อนจากน้ำกับน้ำโดยทั่วไปค่าสัมประสิทธิ์การถ่ายเทความร้อนของเครื่องแลกเปลี่ยนความร้อนแผ่นสามารถเข้าถึงได้มากกว่า 6,000W/m ²℃ซึ่งสูงกว่าเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ 3 ถึง 8 เท่า
|
|
อัตราการกู้คืนความร้อนสูง |
เนื่องจากค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงลักษณะอัตราส่วนการไหลที่ยอดเยี่ยมและการไหลย้อนกลับอย่างสมบูรณ์ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนสามารถเลือกได้ต่ำมาก ดังนั้นจึงเหมาะอย่างยิ่งสำหรับการกู้คืนความร้อนพลังงานระดับต่ำ เป็นไปได้ทางเศรษฐกิจที่จะได้รับอัตราการกู้คืนความร้อนมากกว่า 90% โดยใช้เครื่องแลกเปลี่ยนความร้อนแผ่นเดียว
|
|
การปรับตัวที่ยอดเยี่ยม |
ตัวแลกเปลี่ยนความร้อนแผ่นพับได้มีความสามารถในการปรับตัวที่ไม่มีใครเทียบได้ หลังจากการติดตั้งกลุ่มแผ่นโลหะสามารถเพิ่มขึ้นหรือลดลงเพื่อให้เป็นไปตามข้อกำหนดของกระบวนการของการขยายตัวหรือการหดตัว
|
|
ไหลนิ่งต่ำ |
เนื่องจากช่องสัญญาณการไหลขนาดเล็กและการไหลที่นิ่งน้อยที่สุดจึงสามารถเริ่มต้นได้อย่างรวดเร็วตอบสนองทันทีเมื่อการดำเนินการควบคุมเปลี่ยนแปลงและลดน้ำหนักของอุปกรณ์อย่างมีนัยสำคัญ
|
|
สะดวกสำหรับการบำรุงรักษา |
การออกแบบแผ่นเพลตทำให้มั่นใจได้ว่าไม่มีมุมที่ตายแล้วดังนั้นการทำความสะอาดทางเคมีจึงสามารถดำเนินการในสถานที่ได้โดยไม่ต้องถอดประกอบ สำหรับเครื่องแลกเปลี่ยนความร้อนแผ่นที่ถอดออกได้พวกเขายังสามารถเปิดได้อย่างง่ายดายสำหรับการทำความสะอาดเชิงกลอย่างละเอียด
|

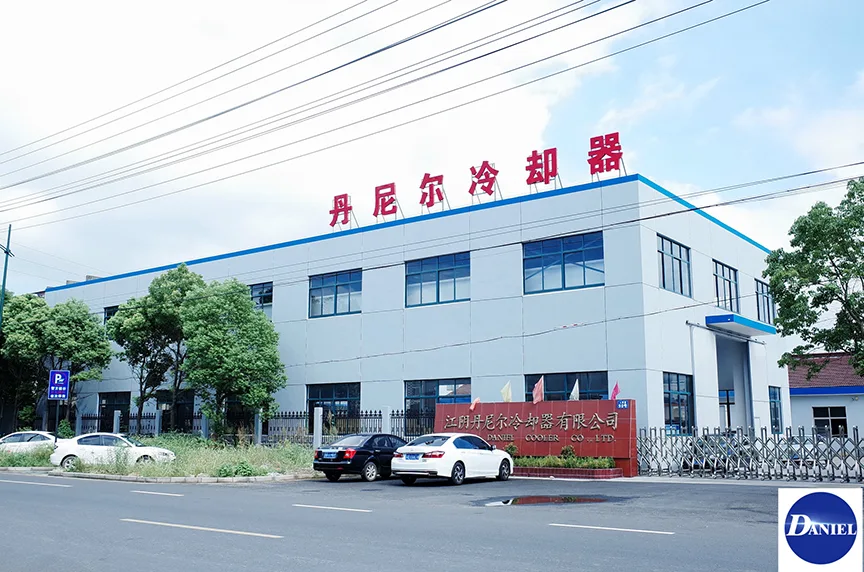

Jiangyin Daniel Cooler Co. , Ltd. (Daniel Cooler) ก่อตั้งขึ้นในปี 2547 เป็นผู้ผลิตเครื่องแลกเปลี่ยนความร้อนที่ผลิตเครื่องแลกเปลี่ยนความร้อนแผ่นที่ถอดออกได้ (PHE), Gaskets เครื่องแลกเปลี่ยนความร้อน (PHEGASKET), แผ่นแลกเปลี่ยนความร้อน
Jiangyin Daniel Cooler มีเทคโนโลยีการออกแบบและการผลิตและความรู้แลกเปลี่ยนความร้อนระดับมืออาชีพ Jiangyin Daniel Cooler มุ่งมั่นที่จะให้บริการเครื่องแลกเปลี่ยนความร้อนแผ่นคุณภาพแก่ลูกค้าในปิโตรเลียมเคมีอุตสาหกรรมอาหารและเครื่องดื่มไฟฟ้าไฟฟ้าโลหะวิทยาการต่อเรือ HVAC และอุตสาหกรรมอื่น ๆ ในหลายประเทศและภูมิภาค
แผ่นแลกเปลี่ยนความร้อนแผ่นพิเศษและปะเก็นยางสามารถออกแบบและผลิตตามความต้องการของลูกค้า
เครื่องแลกเปลี่ยนความร้อนแผ่นยางรุ่นยาง: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15BLIP, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30W, MA30W Clip8h, AM30, MX25, EC350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36 AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500
อุตสาหกรรมน้ำตาล, เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรมโลหะ, ปะเก็นยาง, ปะเก็นปิดผนึก EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTel, EC50-WTFEEC50-ETFC, EC50-TFR
แผ่นปะเก็นเครื่องแลกเปลี่ยนความร้อนแผ่น: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (กาว), J092, A085, J107, Q080, K34, K55, K71 Q055, J185, SR6, H12, SR1, RS3
เครื่องแลกเปลี่ยนความร้อนแผ่นปะเก็นรุ่น: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, NT100M, NT100M, NT100M NT150S, NT150L, VT405, NT250S, NT250L Vicarb
เครื่องแลกเปลี่ยนความร้อนแผ่นปะเก็นรุ่น: V10, V20 (ประเภทปุ่ม), V20 (F PASTE), V45 (ประเภทปุ่ม, ประเภทวาง), V60 (PASTE TYPE), V85 (PASTE TYPE), V130 V4, V13, V20, V28, V45, V60A, V60B, V85 v170, v280
เครื่องแลกเปลี่ยนความร้อนแผ่นยางรุ่นแผ่นยาง: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180
เครื่องแลกเปลี่ยนความร้อนแผ่นยางรุ่นแผ่นยาง: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107
เครื่องแลกเปลี่ยนความร้อนแผ่นยางปิดการปิดผนึกปะเก็นรุ่น: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S81, S83, S83
เครื่องแลกเปลี่ยนความร้อนแบบแผ่นปิดการปิดผนึกวงแหวน: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP
เครื่องแลกเปลี่ยนความร้อนแผ่นปะเก็นรุ่น: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 สามารถออกแบบและผลิตตามความต้องการของลูกค้า
แผ่นแลกเปลี่ยนความร้อนแผ่นพิเศษและปะเก็นยางรุ่นหลักของแผ่นเครื่องแลกเปลี่ยนความร้อนแผ่นและปะเก็นยาง:
1. แผ่นเครื่องแลกเปลี่ยนความร้อนแผ่น M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15- (MFG, MFML, FFM, BFG), M15-MFGL, M15-BFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8 AC400 AC600, AV170, AV280
2. แผ่นแลกเปลี่ยนความร้อนแผ่น A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M92, M185 Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF N35, N25, N50, AO55, H17,
3. แผ่นเครื่องแลกเปลี่ยนความร้อนแผ่น: GX-51, GX-013, Br013 (ประเภทราง), GX-108, GX-214, GX-26, GC-26, UFX-26 = GX-26GX-26, GX-51, GX-100 V20, V45, V60, V85 ... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83 ... Hisaka, W.Schmidt …… ..
4. แผ่นแลกเปลี่ยนความร้อนแผ่น NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2
5. แผ่นเครื่องแลกเปลี่ยนความร้อนแผ่นซีรี่ส์ BR ที่ผลิตใน G BR Series, BR005, BR01, BR03, BR05, BR08, BR13 ...
การประยุกต์ใช้ปะเก็นเครื่องแลกเปลี่ยนความร้อนแผ่นแดเนียล:
อุตสาหกรรมเรือ: ส่วนใหญ่ใช้สำหรับการระบายความร้อน, การระบายความร้อนด้วยน้ำแจ็คเก็ต, การหล่อลื่นน้ำมันหล่อเย็น, การหล่อเย็นแบบลูกสูบ, การระบายความร้อนน้ำมันเกียร์, น้ำมันเชื้อเพลิงหนักอุ่น, การอุ่นดีเซล, การระบายความร้อนกระบวนการอื่น ๆ , ฯลฯ
อุตสาหกรรมพลังงาน: เครื่องแลกเปลี่ยนความร้อนส่วนใหญ่จะใช้ในการระบายความร้อนด้วยน้ำแบบเปิดหรือปิด, การระบายความร้อนด้วยน้ำมันเกียร์, การระบายความร้อนด้วยน้ำมันกังหัน, การหล่อลื่นน้ำมันหล่อลื่น, ลูกสูบและกังหันและการระบายความร้อนด้วยเครื่องยนต์ระบายความร้อน, การกู้คืนความร้อนของสถานีพลังงานดีเซล, การกู้คืนความร้อนจากก๊าซไอเสีย
เครื่องแลกเปลี่ยนความร้อนส่วนใหญ่จะใช้ในอุตสาหกรรมยาสำหรับ: การฆ่าเชื้อยา, การระบายความร้อนด้วยอิมัลชัน, เครื่องทำความร้อนช่วงล่าง, การทำความร้อนในพลาสมา, การทำความร้อนกรดซิตริก, การระบายความร้อนด้วยการแช่ ฯลฯ , เครื่องแลกเปลี่ยนความร้อนในอุตสาหกรรมเหล็กส่วนใหญ่ใช้ในอุตสาหกรรมเหล็ก การระบายความร้อนด้วยน้ำเสียจากน้ำ/อิมัลชัน/โคกไคต์, เตาหลอม/ไฟฟ้าเจอร์แเดียวเจอร์ไฟฟ้า/สารหล่อเย็นแบบหล่อเย็น
เครื่องแลกเปลี่ยนความร้อนส่วนใหญ่จะใช้ในอุตสาหกรรม HVAC สำหรับ: ความร้อนในเขต, น้ำร้อนในประเทศ, ที่เก็บน้ำแข็ง, ความร้อนคงที่ของสระว่ายน้ำ, อุปกรณ์ปั๊มความร้อน, อุปกรณ์กู้คืนความร้อน, น้ำอุ่นอุ่น, น้ำร้อนใต้พิภพ/ไอน้ำ ฯลฯ
เครื่องแลกเปลี่ยนความร้อนส่วนใหญ่จะใช้ในอุตสาหกรรมเคมีสำหรับ: ความร้อนและการทำความเย็นของสื่อกระบวนการ, การระบายความร้อนน้ำมัน, การระบายความร้อนด้วยอิเล็กโทรไลต์, การทำความร้อนเหลว
